Pinces à souder suspendues pneumatiques TECNA (3062Q-3184)

Dans l’industrie métallurgique, la performance d’un procédé de soudage dépend autant de la technologie utilisée que de la capacité de l’équipement à s’intégrer dans les conditions réelles de production. Lorsqu’il s’agit d’assembler des structures métalliques de grandes dimensions, des pièces de tôlerie complexes ou des composants difficiles à déplacer, la solution la plus efficace n’est pas toujours de déplacer la pièce vers la machine, mais au contraire d’amener l’équipement directement vers la zone de soudage.

C’est dans ce contexte que les solutions de soudage par points suspendues TECNA MFDC apportent une réponse adaptée aux besoins des fabricants industriels. ATS accompagne les entreprises dans le choix d’une configuration de soudage par résistance industriel capable d’améliorer l’ergonomie du poste, la régularité des soudures et l’efficacité globale du processus de fabrication.

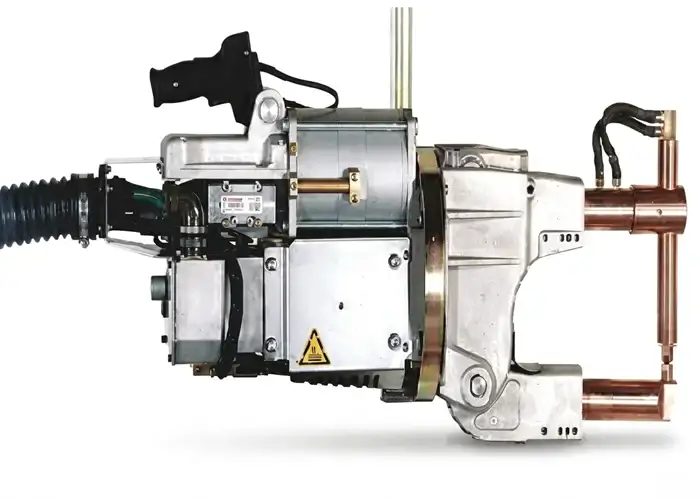

Les pinces à souder pneumatiques suspendues TECNA 3062Q, 3066Q, 3176, 3177, 3183 et 3184, ainsi que les versions équipées d’un vérin double étage 3176D, 3177D et 3183D, sont conçues pour les applications où la qualité des points de soudure, la répétabilité et la stabilité du procédé représentent des critères essentiels.

Dans de nombreux ateliers, les difficultés apparaissent lorsque les dimensions des composants augmentent. Les structures lourdes ou encombrantes nécessitent souvent plusieurs opérations de manutention, des repositionnements fréquents ou des adaptations du poste de travail. Ces contraintes peuvent ralentir la production, augmenter la fatigue des opérateurs et rendre plus complexe le maintien d’une qualité constante.

Une pince de soudage par points suspendue permet de conserver la pièce dans sa position de fabrication tout en offrant à l’opérateur une liberté de mouvement supérieure. Le système facilite l’accès aux zones difficiles, améliore le positionnement des électrodes et permet de travailler plus efficacement sur des assemblages présentant des géométries variables.

La technologie intégrée aux équipements TECNA repose sur le soudage MFDC (Medium Frequency Direct Current), une solution permettant une gestion précise du courant et de l’énergie pendant chaque cycle. Cette maîtrise du procédé favorise l’obtention de soudures régulières et reproductibles, tout en limitant les effets liés à la dispersion thermique, aux déformations du matériau et aux reprises de fabrication.

Selon le modèle et la configuration sélectionnés, les systèmes proposent une puissance nominale comprise entre 56 et 90 kVA avec une puissance maximale de soudage pouvant atteindre 270 kVA. Ils répondent ainsi aux exigences d’applications industrielles variées, de la production moyenne aux environnements nécessitant une utilisation intensive.

La conception des pinces TECNA tient compte des contraintes quotidiennes rencontrées dans les ateliers. La suspension gyroscopique montée sur roulements permet des déplacements précis et fluides dans différentes directions, facilitant le positionnement de l’équipement. Associée à un système d’équilibrage adapté, elle contribue à réduire les efforts physiques nécessaires lors des opérations répétitives.

La possibilité d’adapter la course de travail, l’ouverture supplémentaire temporaire et les configurations de bras permet d’utiliser les équipements sur des composants de dimensions différentes. Cette flexibilité est particulièrement appréciée dans les secteurs où les pièces métalliques présentent des formes complexes, des renforts ou des accès difficiles.

Les équipements sont également conçus pour répondre aux exigences des environnements industriels continus. Le circuit pneumatique sans lubrification limite les émissions de brouillard d’huile et participe à maintenir un environnement de travail plus propre. Le circuit secondaire en cuivre refroidi par eau assure une bonne dissipation thermique lors des cycles prolongés, tandis que la construction du vérin avec tige chromée garantit une excellente résistance à l’usure.

Pour les applications nécessitant une maîtrise avancée des paramètres, les systèmes peuvent intégrer le contrôleur électronique TECNA TE710. Cette solution permet de gérer précisément les conditions de soudage et d’adapter rapidement le procédé aux différents matériaux, épaisseurs et exigences qualité.

Le contrôleur permet d’enregistrer jusqu’à 300 programmes de soudage, avec 16 programmes directement accessibles. Les différents modes de fonctionnement, comme le courant constant, la puissance constante, la tension constante, l’énergie constante, FIX et DYNAMIC, permettent d’optimiser chaque cycle et d’améliorer la répétabilité en production.

Le choix d’une machine de soudage par points industrielle nécessite une analyse complète de l’application. Les caractéristiques des matériaux, l’épaisseur des tôles, la géométrie des assemblages, l’accessibilité des points de soudure, la force des électrodes et les volumes de production déterminent la configuration la plus adaptée.

ATS accompagne les fabricants dans cette démarche en définissant la combinaison optimale entre équipement, bras de soudage, électrodes, longueur de câbles, système d’équilibrage et vanne proportionnelle de contrôle de pression. Cette approche permet d’obtenir une solution cohérente avec les contraintes réelles du poste de production.

Les solutions TECNA de soudage par résistance MFDC sont utilisées dans de nombreux secteurs industriels, notamment l’automobile, la tôlerie industrielle, la fabrication d’armoires électriques, les équipements HVAC, la construction mécanique et les structures métalliques soudées, partout où la fiabilité des assemblages et la constance des résultats sont indispensables.

La gamme proposée par ATS comprend les modèles TECNA 3062Q, 3066Q, 3176, 3177, 3183 et 3184, ainsi que les versions à double étage 3176D, 3177D et 3183D. Chaque équipement peut être configuré selon les besoins spécifiques du fabricant afin d’obtenir une solution adaptée au procédé industriel concerné.

Pour les industriels, investir dans une technologie de soudage performante signifie avant tout améliorer l’ensemble du processus : réduire les manipulations, faciliter le travail des opérateurs, garantir une meilleure répétabilité et sécuriser la qualité des assemblages sur le long terme.

Contactez ATS Lamberti pour étudier votre application et définir la solution TECNA MFDC de soudage par points suspendue la plus adaptée à vos besoins de production.
