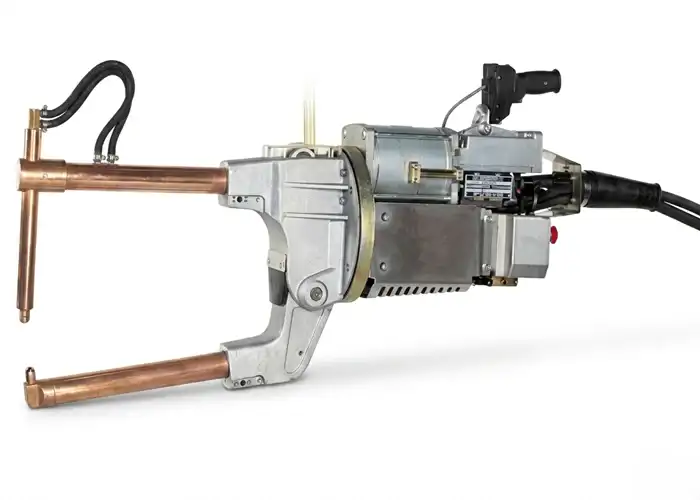

Pinces à souder suspendues pneumatiques TECNA (3020Q-3169)

Dans les ateliers de production modernes, la régularité du soudage, la réduction des temps de cycle et la fiabilité des équipements sont des éléments essentiels pour garantir une fabrication performante. Les pinces à souder par points suspendues pneumatiques TECNA série 3020Q-3169 répondent aux exigences des industries qui recherchent une solution robuste pour le soudage par résistance de tôles et composants métalliques, avec une excellente répétabilité du point de soudure.

Conçues pour les environnements industriels à forte cadence, ces soudeuses par points suspendues TECNA combinent puissance, précision et ergonomie. Leur conception permet aux opérateurs de travailler rapidement sur des pièces de dimensions importantes tout en conservant une qualité constante, même lors d’utilisations intensives.

La gamme 3020Q-3169 couvre des configurations de 32 à 75 kVA afin de s’adapter aux différentes applications de fabrication. Elle comprend les séries C et CG (3020Q-3041Q), les versions L et LL (3120-3127) ainsi que les modèles LG et LLG (3154-3169), avec différentes longueurs de bras, courses et forces disponibles sur les électrodes.

Pour répondre aux recherches spécifiques des professionnels de la maintenance et de la production, la gamme inclut les modèles 3020Q, 3021Q, 3024Q, 3025Q, 3032Q, 3033Q, 3040Q, 3041Q, 3120, 3121, 3122, 3123, 3124, 3125, 3126, 3127, 3154, 3155, 3156, 3157, 3160, 3161, 3162, 3163, 3166, 3167, 3168 et 3169. Cette diversité permet de sélectionner précisément la configuration adaptée au type de pièce, à l’épaisseur des matériaux et au rythme de production.

L’un des points forts de cette gamme réside dans son excellente ergonomie d’utilisation. Le système de suspension gyroscopique associé à un équilibreur facilite les déplacements de la pince dans toutes les directions et réduit l’effort nécessaire pour positionner l’outil. Le blocage de rotation améliore la stabilité pendant le soudage et contribue à obtenir des résultats réguliers.

La conception mécanique TECNA privilégie également l’accessibilité. La course réglable et la grande ouverture instantanée permettent d’atteindre facilement les zones complexes des pièces, notamment les structures avec renforts, nervures ou formes difficiles. Cette flexibilité est particulièrement appréciée dans les secteurs de la tôlerie industrielle et de l’assemblage métallique.

Le système pneumatique assure une pression constante sur les électrodes afin de garantir des points de soudure homogènes. Le cylindre et la tige chromée sont adaptés aux applications intensives, tandis que le circuit pneumatique sans lubrification limite les opérations d’entretien et améliore la propreté de l’environnement de travail.

Les performances thermiques sont assurées par un circuit secondaire en cuivre refroidi par eau. Le refroidissement des électrodes, porte-électrodes et éléments conducteurs permet de maintenir une qualité stable pendant les séries longues et de prolonger la durée de vie des composants soumis aux contraintes de température.

Selon les besoins de production, les pinces TECNA peuvent être équipées de différents systèmes de commande électronique. Les contrôleurs TE470, TE480 permettent la programmation des paramètres de soudage, la gestion de plusieurs recettes, le contrôle du courant, les fonctions de pré-soudage, post-soudage, pulsations, courant constant et double course.

La gamme est également conçue pour répondre aux exigences de sécurité des environnements industriels. Les équipements peuvent intégrer une protection magnétothermique avec différentiel 30 mA, des dispositifs contre les commandes involontaires ainsi que des solutions facilitant l’utilisation quotidienne grâce aux commandes intégrées sur la poignée.

Avec leurs nombreuses possibilités de configuration, les pinces pneumatiques TECNA 3020Q-3169 permettent le soudage de tôles en acier doux jusqu’à 4,5 + 4,5 mm selon les versions. Différentes longueurs de bras et accessoires permettent d’adapter la machine aux dimensions des composants et aux contraintes spécifiques de chaque application.

La personnalisation peut être complétée par différents accessoires : contrôle du débit d’eau, poignées supplémentaires, supports avec sélection de programmes, valves proportionnelles de réglage de pression, bras spéciaux, électrodes adaptées, câbles d’alimentation et équilibreurs avec crochet rotatif isolé.

Ces équipements trouvent leur place dans de nombreux secteurs comme l’industrie automobile, la fabrication de tôles, la construction métallique, l’électroménager, le mobilier métallique et les composants industriels en fil ou tôle. Leur polyvalence permet une utilisation aussi bien sur des postes manuels que sur des lignes nécessitant une production répétitive et fiable.

Avec son expertise dans les solutions de soudage industriel, ATS Lamberti accompagne les entreprises dans le choix, la configuration et l’intégration des équipements TECNA. L’accompagnement comprend l’analyse de l’application, les accessoires nécessaires, la mise en service, les pièces détachées d’origine et l’assistance technique afin de garantir une solution durable sur l’ensemble du cycle de vie de la machine.
