Écrou à riveter hexagonal
Inserts hexagonale filetée
Écrous à sertir à corps hexagonal, disponibles du M3 au M12 avec tête plate ou tête réduite pour les assemblages de tôlerie.
La réalisation d'un taraudage dans une tôle de faible épaisseur présente une difficulté : la matière disponible ne permet pas toujours d'obtenir une longueur de filetage suffisante pour assurer le maintien de la vis. La forme hexagonale, associée à un alésage de géométrie compatible, contribue à empêcher la rotation de l'insert lors du serrage.
Les écrous à sertir hexagonaux permettent de rapporter un filetage intérieur directement sur la pièce, avec une pose réalisable depuis une seule face.
Leur particularité réside dans la forme du corps. Introduit dans une découpe hexagonale adaptée, celui-ci prend appui sur les faces du logement. Cette liaison géométrique limite la rotation de l'écrou sous l'effet du couple appliqué lors du vissage ou du dévissage.
A.T.S. propose des écrous à sertir hexagonaux, avec des filetages de M3 à M12, en deux configurations de tête.

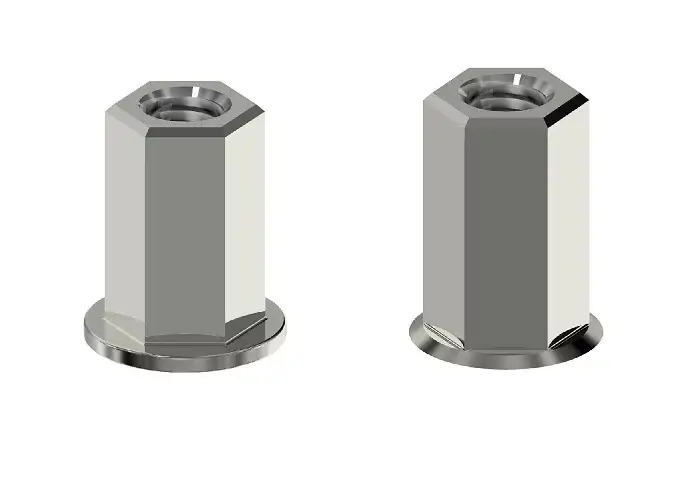

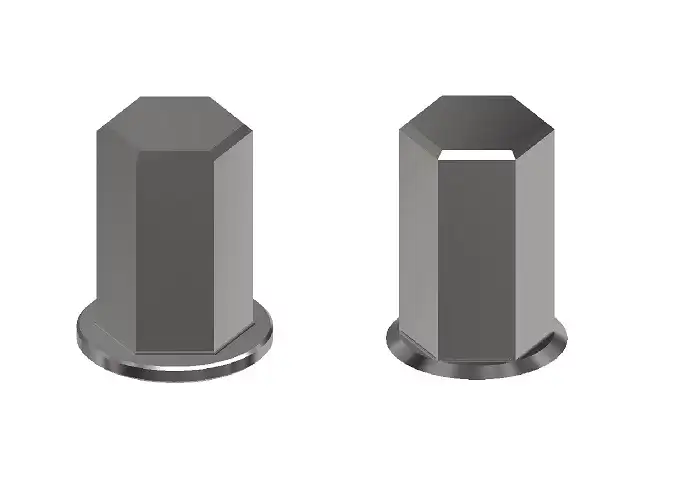

Tête plate et tête réduite : deux configurations de montage
La géométrie de la tête intervient dans le positionnement de l'écrou sur la tôle et dans l'encombrement de l'assemblage.
- Écrou à tête plate : sa collerette repose sur la face extérieure de la tôle. Cette configuration convient lorsque l'épaisseur de la tête peut être intégrée à l'assemblage.
- Écrou à tête réduite : sa collerette, moins épaisse, limite la saillie au niveau de la surface de montage.
Dans les deux cas, le corps hexagonal conserve sa fonction de résistance à la rotation, à condition que la découpe soit conforme aux dimensions prévues.
Comment poser un écrou à sertir hexagonal ?
La pose nécessite d'abord la réalisation d'un trou hexagonal aux dimensions adaptées à l'écrou choisi.
Une sertisseuse pour écrous à sertir, notamment pneumatique, exerce ensuite une traction sur le filetage intérieur. Sous cet effort, la partie déformable du corps se replie derrière la tôle et immobilise l'écrou contre la pièce.
Le montage ne demande ni taraudage préalable de la tôle ni accès à la face opposée.
La qualité du sertissage dépend toutefois du respect de plusieurs paramètres : géométrie de la découpe, épaisseur de la tôle, plage de serrage de l'écrou et réglage de l'outil.
Applications en tôlerie industrielle
Les écrous à sertir hexagonaux peuvent être utilisés pour la fixation de capots, de supports, de panneaux métalliques et de sous-ensembles mécaniques.
Ils présentent un intérêt particulier lorsque les opérations de montage ou de maintenance imposent des serrages et desserrages susceptibles de faire tourner l'élément fileté dans son logement.

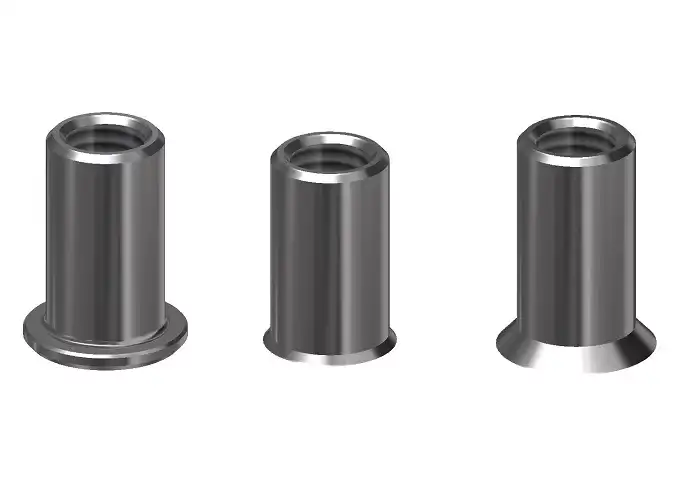

Par rapport à un écrou à sertir cylindrique à corps lisse, la version hexagonale bénéficie d'un blocage en rotation par la forme de son corps. En contrepartie, la préparation du trou exige une découpe hexagonale, à intégrer dans la conception et la fabrication de la pièce.
Choisir le bon écrou à sertir avec A.T.S.
Le diamètre du filetage ne suffit pas à définir la référence à utiliser. Il faut également tenir compte de l'épaisseur de la tôle, des dimensions de la découpe et de la place disponible autour du point de fixation.
A.T.S. fournit des écrous à sertir hexagonaux ainsi que les équipements nécessaires à leur pose, avec un accompagnement dans le choix des solutions de fixation adaptées aux assemblages industriels.
Les cotes et les caractéristiques des différentes références figurent dans la fiche technique des inserts filetés.
Questions fréquentes
À quoi sert un écrou à sertir hexagonal ?
Il permet de créer un point de fixation fileté sur une tôle, même lorsque son épaisseur ne permet pas un taraudage direct adapté. Son corps hexagonal s'engage dans un trou de forme correspondante pour limiter la rotation de l'écrou pendant le serrage.

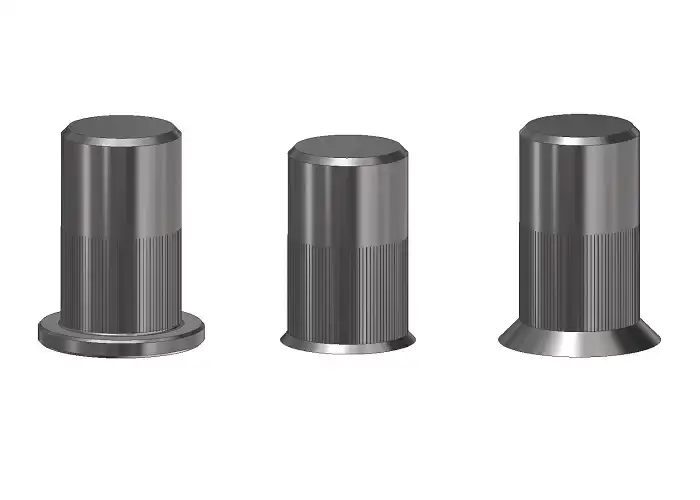

Quelle différence avec un écrou à sertir cylindrique ?

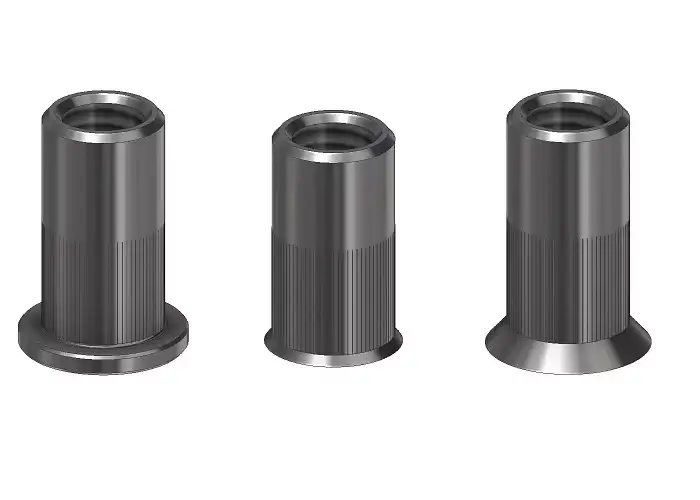

La différence porte principalement sur la forme du corps et celle du trou de pose. Le corps hexagonal assure une résistance à la rotation par contact avec les faces du logement. Un modèle cylindrique se pose dans un trou rond et peut comporter des dispositifs d'ancrage complémentaires, comme un moletage.
Quelles dimensions sont proposées par A.T.S. ?
La gamme comprend des écrous à sertir hexagonaux, du M3 au M12, avec tête plate ou tête réduite. La sélection doit tenir compte de l'épaisseur de tôle admissible et des dimensions du logement prévues pour chaque référence.
Questions fréquentes
A.T.S. propose des écrous à sertir hexagonaux en acier zingué, avec des filetages de M3 à M12, disponibles en deux versions : à tête plate, offrant une surface d'appui sur la tôle, et à tête réduite, permettant de limiter la saillie de l'écrou sur la face de montage. Dans les deux cas, le corps hexagonal s'engage dans une découpe de même forme afin de résister à la rotation lors du serrage de la vis. Le choix dépend de l'épaisseur de la tôle, des dimensions du trou et de l'encombrement autorisé.
Les écrous à sertir hexagonaux présentent un avantage particulier lorsqu'il faut limiter la rotation de la fixation pendant le serrage ou le desserrage d'une vis. Leur corps à six pans s'engage dans une découpe hexagonale correspondante, assurant un blocage mécanique en rotation. À conditions de montage comparables, cette géométrie offre une meilleure résistance à la rotation qu'un écrou à sertir cylindrique lisse.
La pose s'effectue avec un outil adapté, depuis une seule face de la tôle, sans taraudage ni soudage d'un écrou. A.T.S. propose des modèles en acier zingué, à tête plate ou à tête réduite, avec des filetages allant de M3 à M12.
Le choix de la fixation doit tenir compte des dimensions de la découpe hexagonale, de l'épaisseur de la tôle et de la plage de sertissage prévue pour chaque référence.
