Écrou à riveter hexagonal borgne
Inserts hexagonale filetée fermé
Écrous à sertir à corps hexagonal et fond fermé, proposés en acier du M4 au M10 avec tête plate ou tête réduite pour les assemblages de tôlerie.
Les écrous à sertir hexagonaux borgnes permettent de créer un point de fixation fileté sur une tôle de faible épaisseur, lorsque le matériau ne permet pas de réaliser un taraudage direct suffisamment engagé.
Ils associent deux particularités techniques. Le corps hexagonal prend appui sur les faces d'une découpe de même forme, ce qui limite la rotation de l'écrou lors du serrage ou du desserrage de la vis. Le fond borgne empêche quant à lui le passage direct d'un liquide à travers l'extrémité de l'élément fileté.
Cette association peut présenter un intérêt pour les boîtiers, les carters et les équipements métalliques nécessitant une fixation résistante à la rotation, notamment lorsque de l'humidité ou des projections de liquide sont présentes.
A.T.S. propose des écrous à sertir hexagonaux borgnes en acier, avec des filetages de M4 à M10, disponibles en versions à tête plate et à tête réduite.

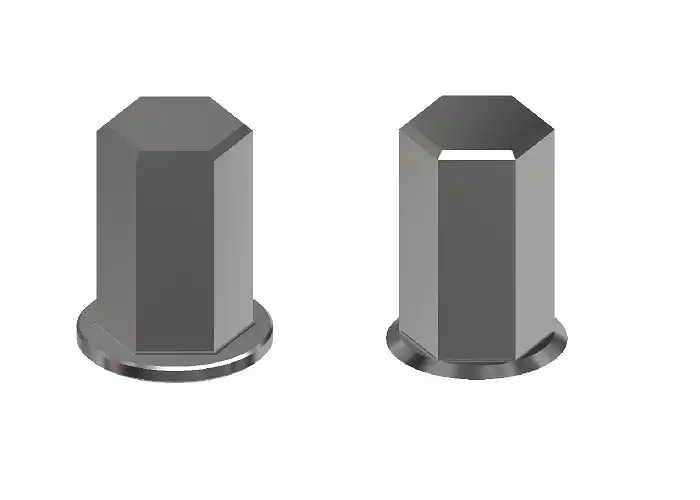

Deux formes de tête selon l'assemblage
La forme de la tête intervient dans le positionnement de l'écrou sur la tôle et dans l'encombrement du montage.
- Tête plate : sa collerette offre une surface d'appui sur la pièce. Elle convient lorsque la tête peut dépasser du plan de la tôle.
- Tête réduite : sa collerette moins épaisse permet de limiter la saillie du point de fixation, lorsque l'espace disponible est restreint.
Les deux configurations conservent le même principe de blocage en rotation par la géométrie hexagonale et disposent d'une extrémité fermée.
Le choix de la référence nécessite de vérifier les dimensions de la découpe, l'épaisseur admissible et la plage de sertissage.
Mise en place des écrous hexagonaux borgnes
La pose commence par la réalisation d'un trou hexagonal correspondant aux dimensions de l'écrou sélectionné.
Une sertisseuse pour écrous à sertir, notamment pneumatique ou oléopneumatique, exerce ensuite un effort de traction sur le filetage intérieur. Cet effort provoque la déformation contrôlée de la partie du corps située derrière la tôle.
L'écrou est immobilisé entre sa tête et le bourrelet formé lors du sertissage. Les faces planes du corps hexagonal prennent appui sur la découpe et s'opposent au mouvement de rotation.
L'installation peut être réalisée depuis une seule face, sans soudage ni taraudage préalable de la tôle.
La qualité du montage dépend du respect des dimensions du trou, de la plage de sertissage et du réglage de l'outil.
Résistance à la rotation et protection contre les liquides
Les écrous hexagonaux borgnes peuvent être utilisés pour l'assemblage de panneaux métalliques, d'habillages de machines, de supports et de boîtiers industriels.
Leur corps hexagonal assure une résistance à la rotation par contact avec les faces du logement, tandis que le fond fermé supprime le passage direct du liquide par l'extrémité de l'écrou.
Il faut toutefois distinguer la fermeture de l'insert de l'étanchéité de l'assemblage complet.
Un liquide peut encore circuler à l'interface entre l'écrou et la tôle, même lorsque le fond de l'élément est fermé. Si l'application impose un niveau d'étanchéité défini, des dispositifs complémentaires peuvent être nécessaires, ainsi qu'une vérification dans les conditions réelles d'utilisation.
Par rapport à un écrou hexagonal débouchant, la version borgne apporte donc une protection supplémentaire au niveau du passage fileté, sans rendre automatiquement l'ensemble de la fixation étanche.
Sélection des écrous et accompagnement A.T.S.
La sélection d'un écrou à sertir hexagonal borgne dépend du diamètre du filetage, de l'épaisseur de la tôle, des dimensions de la découpe, de la hauteur de tête disponible et des exigences de l'application.
A.T.S. fournit des écrous à sertir hexagonaux borgnes et des équipements de pose adaptés, avec un accompagnement technique dans le choix des composants pour les opérations de fixation et d'assemblage industriel.
Les cotes, les plages de sertissage et les configurations disponibles sont indiquées dans la fiche technique des inserts filetés.
