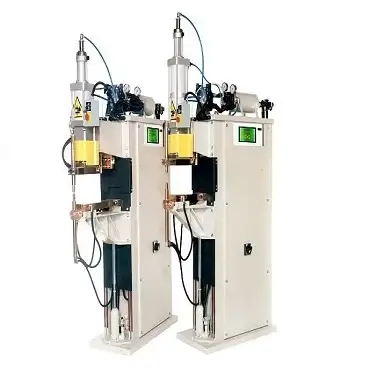

Soudeuses par points rectilignes triphasées TECNA (6101D-6103D)

Les soudeuses par résistance rectilignes triphasées TECNA pour le soudage par points et par projection série (6101D-6103D) offrent une puissance nominale de 100 kVA à 50 % du cycle en courant continu.

Elles sont conçues pour garantir un facteur de puissance élevé, une réduction de la charge sur la ligne d’alimentation et une influence minimale des matériaux magnétiques entre les bras sur le courant de soudage, tout en réduisant les coûts d’installation.

Le contrôle TE553 permet la lecture directe du courant de soudage, tandis que le redresseur au silicium hexaphasé est équipé d’un dispositif pour vérifier le serrage correct des diodes, avec protection contre les surcharges, surtensions et surchauffes. La commande synchrone avec SCR refroidis par eau intègre un thermostat de protection.

La pédale électrique à deux étapes permet de serrer les pièces et d’enclencher le soudage uniquement si elles sont correctement positionnées. La machine est prédisposée pour le raccordement d’une pédale électrique supplémentaire à deux étapes, avec rappel direct du programme de soudage n°2. Pour la sécurité de l’opérateur, un bouton d’arrêt d’urgence et un système de protection avec interrupteur magnétique sont intégrés.

La machine comprend un transformateur, des plaques, des porte-électrodes et des électrodes refroidis par eau, avec enroulements encapsulés en résine pour une meilleure durabilité. Les vérins pneumatiques, fabriqués en acier chromé épais avec des joints à faible friction, ne nécessitent aucune lubrification. Le vérin à double course réglable avec volant comprend une commande à clé et des tiges cylindriques avec dispositif anti-rotation réglable.

Le système pneumatique avancé assure un accostage des électrodes à faible force, tandis que le groupe de filtration de l’air comprimé et le réservoir sont inclus. De plus, la machine dispose d’un sectionneur d’alimentation en air comprimé et d’une descente des électrodes sans pression, utile pour la maintenance et la mise au point.

Pour garantir une sécurité maximale, la machine est équipée d’un commande bimanuelle avec temporisation et d’un sélecteur à clé amovible sur tous les modèles. La commande bimanuelle est fournie de série sur les modèles 6101D et 6102D et disponible sur demande pour le modèle 6103D. Le débitmètre intégré empêche le soudage en l’absence de circulation d’eau et fonctionne avec un circuit de refroidissement fermé ou en refroidissement à eau perdue.

Options disponibles :

• 6132 – Sélecteur rotatif pour le rappel des programmes de soudage.
• 6133 – Dispositif de commande à double course avec pédale pneumatique, en remplacement de la clé, exclusivement pour le soudage par points.
• 6135 – Vérin 1.200 daN (diamètre 125 mm, double étage) avec course totale de 100 mm.
• 6140 – Valve proportionnelle pour un contrôle plus précis de la pression de soudage.
