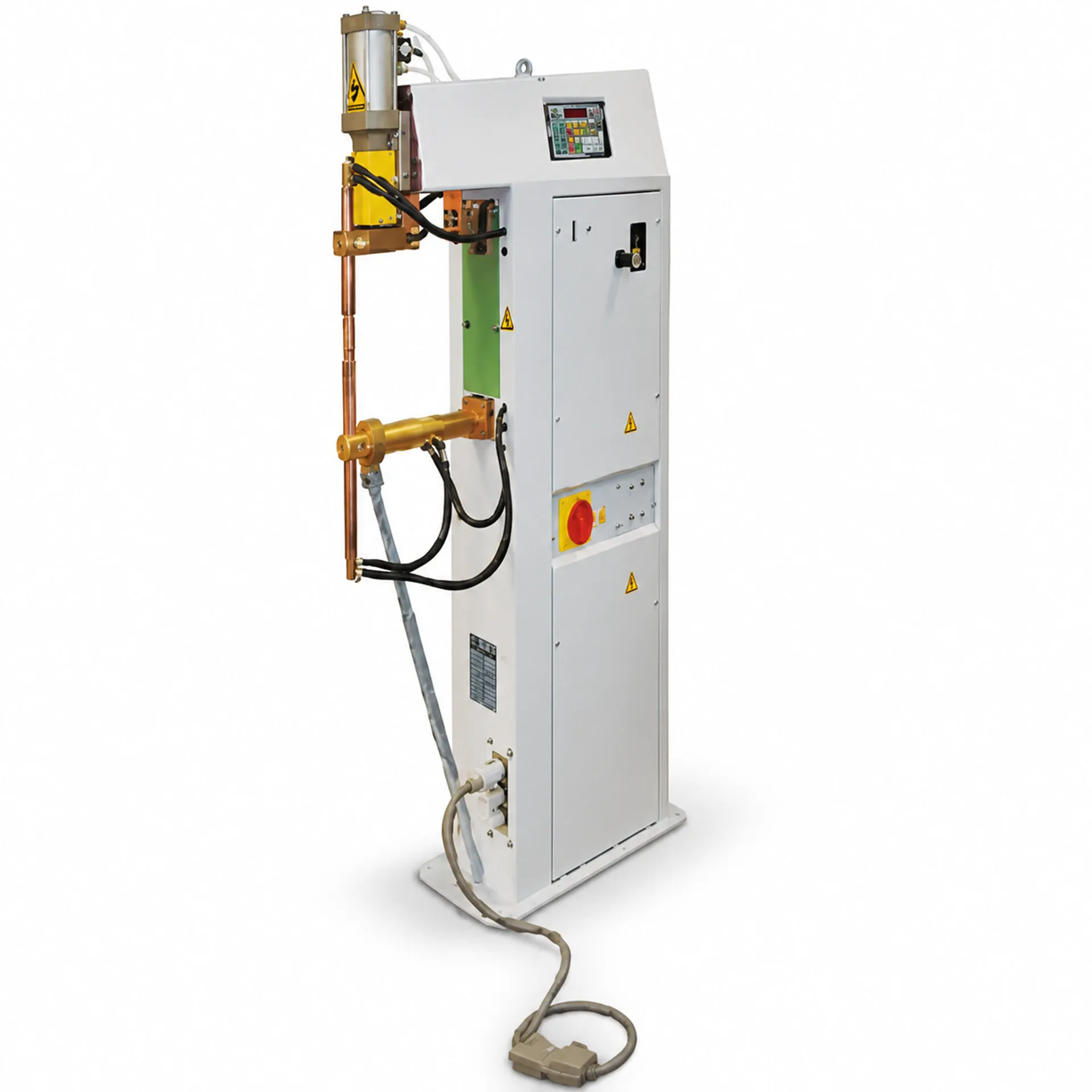

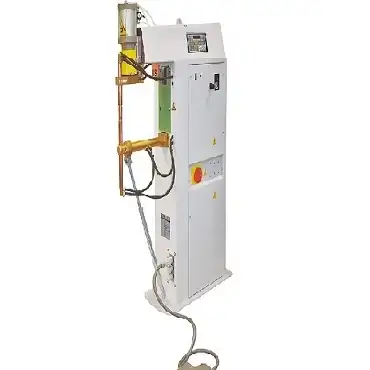

Soudeuses par points rectilignes TECNA (4665N-4668N)

Dans une ligne de production, le choix d'une machine de soudage par points ne dépend pas uniquement de sa puissance. L'accès à la pièce, la position des points à réaliser, les dimensions des composants et la répétabilité du cycle sont tout aussi importants. La gamme TECNA 4665N-4668N répond à ce type de besoin avec des soudeuses pneumatiques à mouvement rectiligne, disponibles en 35 et 50 kVA.

La gamme permet de choisir entre quatre configurations. Les 4665N et 4667N sont des machines de 35 kVA, tandis que les 4666N et 4668N atteignent 50 kVA. La profondeur des bras constitue un autre critère de différenciation : elle est de 400 mm sur les deux premiers modèles de chaque niveau de puissance et de 500 mm sur les 4667N et 4668N.

Le mouvement vertical de la tête constitue l'un des intérêts principaux de cette conception. La descente rectiligne de l'électrode supérieure permet d'aborder directement la zone de soudage et de maintenir une direction de déplacement constante pendant le cycle. Cette architecture peut être pertinente pour les assemblages en tôle et pour les applications où l'espace disponible autour du point de soudage impose une approche verticale.

Sur une machine utilisée quotidiennement, l'ergonomie ne doit pas être négligée. La conception en colonne laisse un espace de travail dégagé. Les commandes pneumatiques et le manomètre de pression sont accessibles dans la partie supérieure, tandis que la commande de soudage est disposée à l'avant de la machine.

La gestion thermique a également été prise en compte dans la conception. Le transformateur, lesbras, les électrodes et les porte-électrodes sont refroidis par eau. Les porte-électrodes en cuivre-chrome peuvent être montés droits ou inclinés afin d'adapter la configuration à la géométrie de la pièce et à l'accès souhaité au point de soudage.

Pour la gestion du cycle, les machines peuvent être équipées de la commande TECNA TE101 à microprocesseur. La version TE550 dispose en plus d'une connexion USB permettant de mémoriser les données de travail. Ces fonctions sont particulièrement intéressantes lorsque plusieurs cycles doivent être reproduits avec des paramètres maîtrisés.

Le système pneumatique fonctionne avec un vérin sans lubrification, ce qui évite la formation de brouillard d'huile liée à la lubrification du vérin. Le groupe filtre-régulateur avec manomètre est installé dans une zone protégée.

Le pilotage par pédale électrique à deux positions permet de réaliser d'abord le serrage des composants puis de déclencher la soudure. Cette séquence donne à l'opérateur la possibilité de contrôler le positionnement de la pièce avant le lancement du point. Une seconde pédale peut également être prévue pour appeler directement un autre programme de soudage lorsque plusieurs réglages sont nécessaires sur une même pièce.

Avant de sélectionner une soudeuse par points à descente rectiligne, il est donc utile d'examiner l'ensemble du besoin : matériau et épaisseur, dimensions de la pièce, accessibilité des points, fréquence d'utilisation, configuration des électrodes et force de soudage. La puissance disponible est importante, mais elle doit être mise en relation avec les caractéristiques réelles de l'application.

ATS fournit les machines TECNA et accompagne les entreprises dans leur choix technique. L'objectif est de partir de l'application de soudage pour identifier la configuration de machine la plus cohérente, puis d'assurer un support technique après la fourniture.

Pour une TECNA 4665N, 4666N, 4667N ou 4668N, contactez A.T.S. Lamberti. afin d'échanger sur votre application de soudage par résistance et sur la configuration adaptée à votre besoin.
