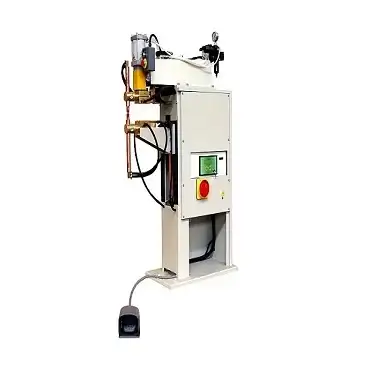

Soudeuses par points rectilignes monophasées TECNA (8001D-8009D)

Dans une installation industrielle, une soudeuse par résistance doit être choisie en fonction de la pièce, de l'accès aux zones à assembler et du cycle de production. La gamme TECNA 8001D-8009D répond à ces différentes configurations avec des machines monophasées à action linéaire de 35 à 80 kVA, destinées au soudage par points et au soudage par bossages.

Le principe de cette gamme est de pouvoir adapter la machine au poste plutôt que de contraindre l'application à une configuration unique. La conception modulaire permet notamment de définir la combinaison de bras, consoles et vérins en fonction de la géométrie des pièces et de la position des soudures.

Pour les ateliers où les équipements sont sollicités de manière intensive, la partie mécanique a été prévue pour un usage industriel. Le vérin est associé à une tige en acier chromé à forte épaisseur et à un système antirotation réglable. La pneumatique utilise des composants sans lubrification, ce qui évite la présence de brouillard d'huile provenant du circuit d'air.

La gestion du mouvement est également configurable. La vitesse des électrodes peut être réglée en fonction du cycle, tandis qu'un amortisseur accompagne la fin de course du vérin. Des silencieux sont intégrés sur l'échappement pneumatique afin de limiter le niveau sonore du fonctionnement. Le système comprend par ailleurs une filtration de l'air comprimé avec dispositif de coupure de l'alimentation.

Pour le soudage par points, la pédale électrique à deux niveaux permet de procéder d'abord au serrage des composants, puis au déclenchement de la soudure. Cette séquence est utile lorsque le maintien et le positionnement de la pièce doivent être contrôlés avant l'application du courant. Une seconde pédale peut être prévue lorsqu'il est nécessaire d'utiliser deux programmes de soudage différents sur un même composant.

La gestion thermique repose sur un refroidissement à eau du transformateur, des plaques, des porte-électrodes et des électrodes. Les bobinages du transformateur sont encapsulés dans de la résine. La commande synchrone à SCR est indépendante du circuit de refroidissement et dispose d'un thermostat de protection.

Le suivi du procédé est facilité par une commande numérique donnant une lecture directe du courant de soudage. En fonction du besoin, différentes options peuvent compléter la machine : contrôle du débit d'eau et arrêt du refroidissement, bras rallongés pour certaines configurations, réglage proportionnel de la pression de soudage, sélection rotative des programmes ou descente de la tête sans pression.

La série comprend les 8001D, 8002D, 8003D, 8004D, 8005D, 8006D, 8007D et 8009D. Le choix d'une configuration dépend de l'application réelle : dimensions et forme du composant, accessibilité, type de soudage, cadence et paramètres du procédé. Un contrôle à énergie constante peut également être prévu lorsque la maîtrise de l'énergie de soudage constitue un critère du processus.

ATS fournit les équipements TECNA et accompagne les entreprises dans la définition technique de la configuration. L'analyse porte sur l'application et ses contraintes concrètes afin de sélectionner une machine, une géométrie de bras et des équipements complémentaires cohérents avec le poste.

Pour étudier une application de soudage par points ou par bossages et identifier la configuration TECNA adaptée, contactez A.T.S. Lamberti.
