Presse hydrauliques 824

Découvrons ses caractéristiques

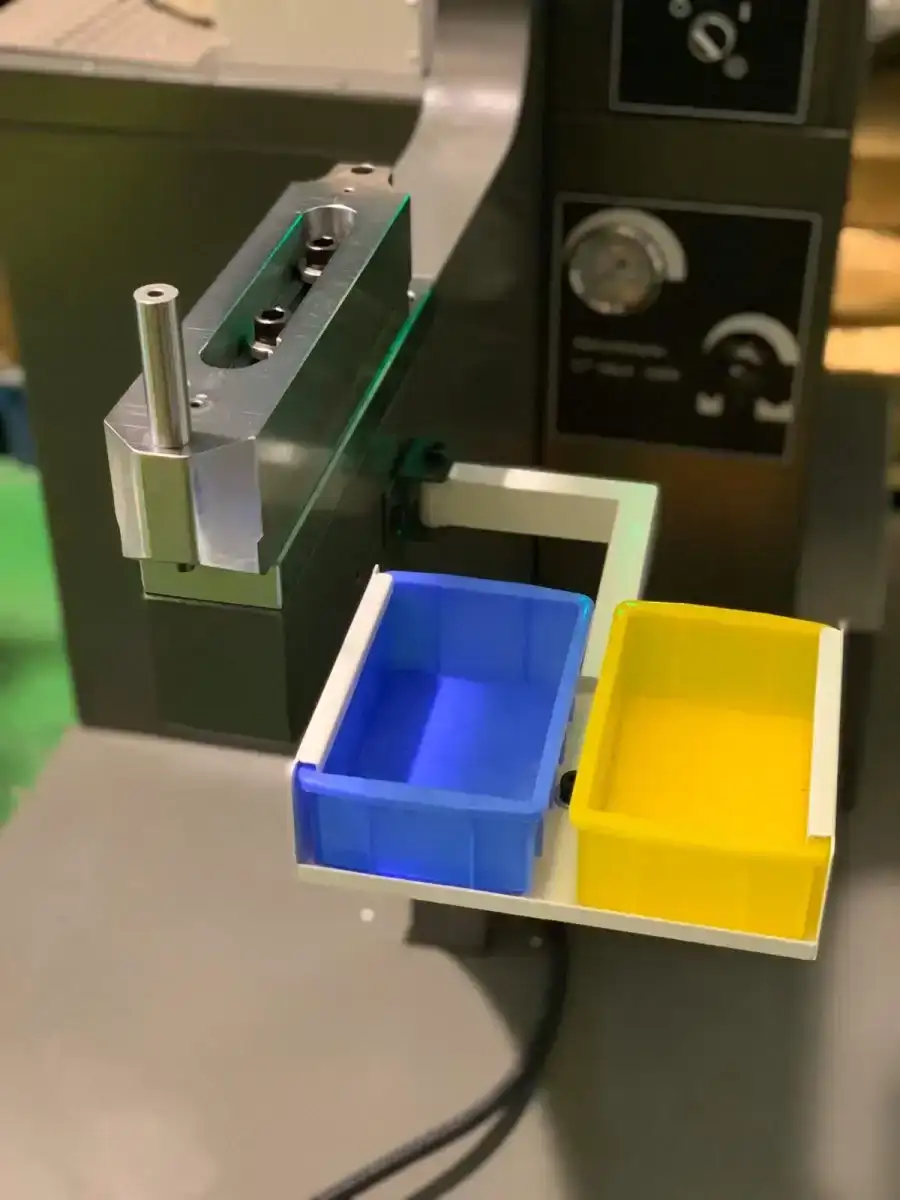

MOULE POUR GOUPILLES AUTO-ENCLENCHABLES TYPE FH

A.T.S. a le plaisir de présenter la presse hydraulique Fasteners 824, équipée d'un système d'auto-serrage. Dans cet article, vous trouverez la liste des spécifications techniques de cette presse, mais nous continuerons avec la commande.

COMMENT FONCTIONNE UNE presse hydraulique

Avant d'entrer dans les spécifications techniques de la presse hydraulique Fasteners 824, il est bon de préciser comment fonctionne une presse hydraulique. Le fonctionnement de la presse hydraulique est basé sur la loi de Pascal et on peut dire que le principe est le même que celui du système hydraulique. Le système se compose généralement de deux cylindres et du fluide qui, en conséquence, est versé dans le cylindre de plus petit diamètre, connu par la plupart comme le cylindre "slave".

Cette phase est suivie par le moment où le piston du cylindre esclave est poussé afin qu'il puisse comprimer le fluide circulant dans le tube du cylindre plus grand, qui porte le nom de cylindre principal.

La pression, exercée sur le plus grand cylindre, amène ce dernier, par le biais du piston qui y est présent, à repousser le fluide du cylindre d'origine. De cette façon, la force appliquée sur les fluides du plus petit cylindre produit plus d'énergie que lorsqu'elle est poussée dans le cylindre principal. C'est pourquoi la presse hydraulique est utilisée dans ces contextes, presque toujours industriels, où il est essentiel de disposer d'une grande pression.

A.T.S. 824 PRESSE HYDRAULIQUE POUR ATTACHES

La presse Fasteners 824, achetable chez A.T.S., est conçue pour l'insertion de goujons à sertir, ecou à sertir type S ou CLS et colonnette à sertir. En ce qui concerne les systèmes d'insertion des inserts auto-agrippants, comme mentionné dans le paragraphe supérieur, ils sont basés sur l'hydraulique et il est également possible d'équiper la presse d'un système d'alimentation automatique pour les inserts auto-agrippants standard.

Ce type de presse hydraulique présente plusieurs avantages, voir les 3 principaux :

Sécurité: la possibilité de modifier la distance entre le poinçon et le moule ainsi qu'un système manuel anti-écrasement rendent cette machine extrêmement sûre, ce qui préserve la sécurité de l'opérateur,
Polyvalence supérieure: les moules, de par leur conformation, permettent la mise en place d'inserts très près des bords et des plis des objets métalliques,
Puissance: 3,75 kW triphasé 380V.

La presse Fasteners 824 se distingue par sa capacité à générer une force maximale de 76kN avec une précision de répétition de la pression fixée à ±1%, une profondeur d'encastrement de 600mm et un système de protection contre l'écrasement des mains.

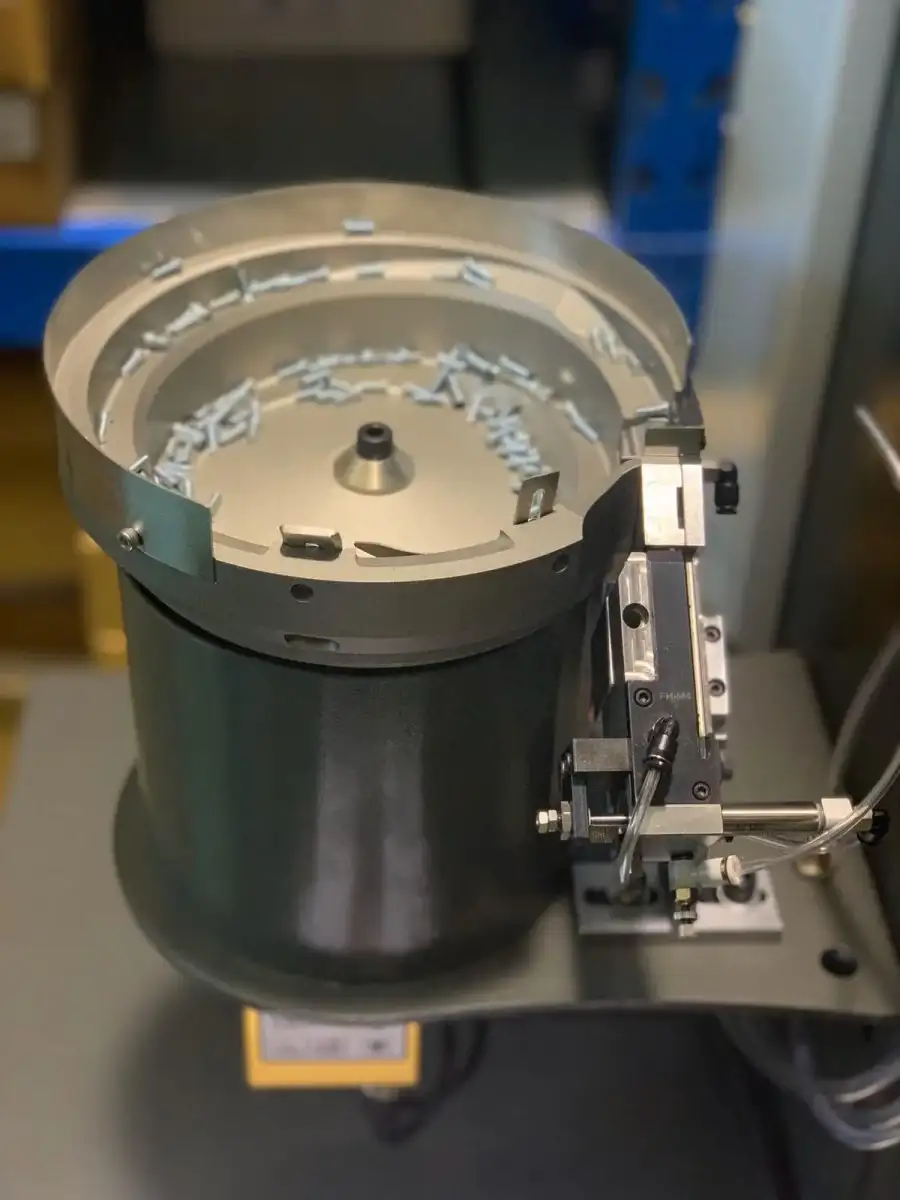

CHARGEUR AUTOMATIQUE DISPONIBLE

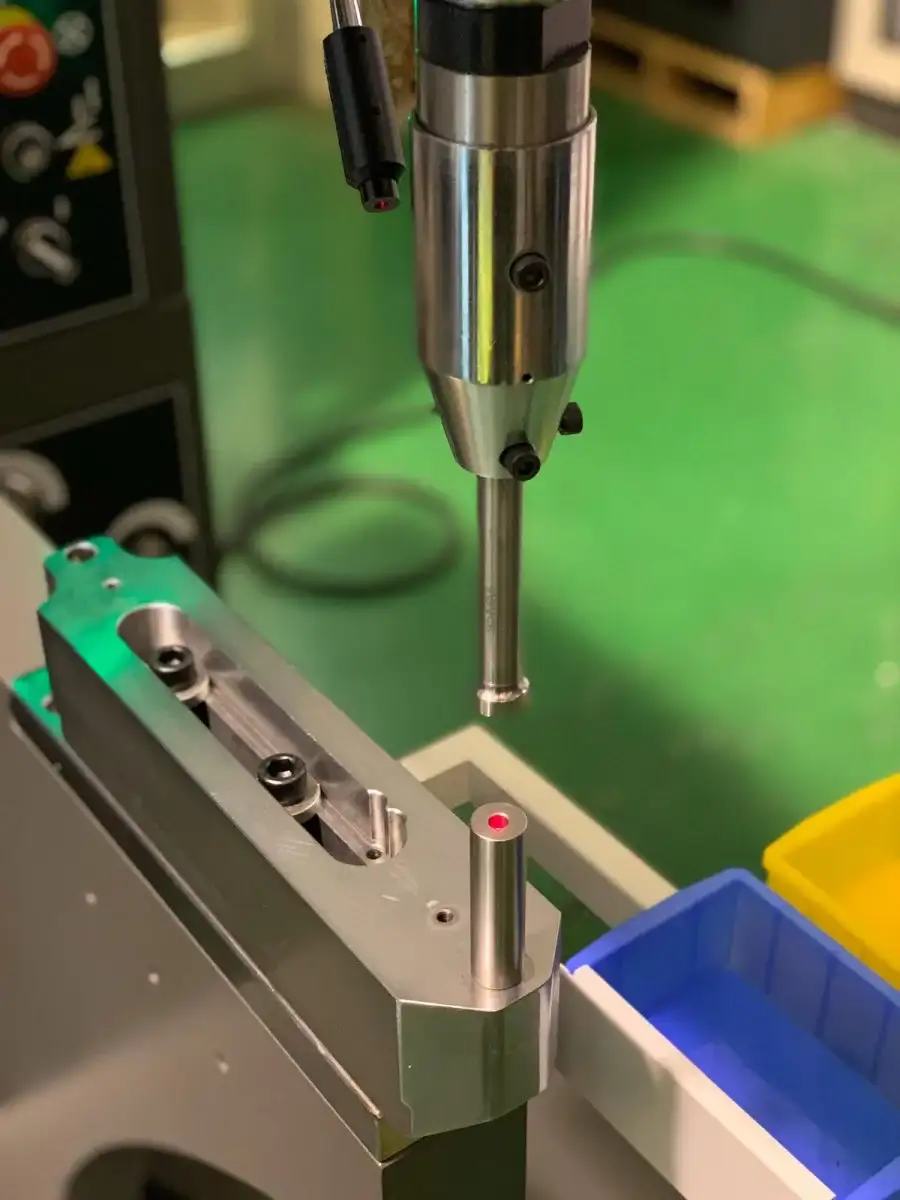

Bien que la presse Fasteners 824 soit également disponible sans la fonction de chargement automatique, elle trouve sa force dans cette fonction. En effet, grâce au chargeur automatique, le travail de l'opérateur est considérablement réduit en accélérant l'ensemble du processus. En outre, à la demande du client, il sera possible d'installer un pointeur laser ou la surface d'appui avec des brosses réglables en hauteur.

Contactez A.T.S. pour de plus amples informations ou pour demander la fiche technique de la presse.
