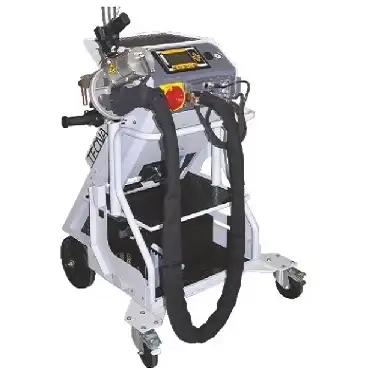

Puntatrici carrellate inverter TECNA (3660E-tech e 3670E-tech)

Le saldatrici carrellate inverter TECNA (3660E-tech e 3670E-tech) sono sistemi progettati per la saldatura a resistenza negli impianti di fine linea. La loro struttura compatta e mobile le rende particolarmente adatte ad ambienti industriali ad alta produttività, garantendo al contempo un’elevata qualità di saldatura.

L’unità integra il controllo di saldatura TE760, derivato dal settore industriale, con programmazione semplificata tramite 9 tasti e display grafico retroilluminato. Questo sistema consente di gestire fino a 150 programmi di saldatura, di cui 4 richiamabili dall’esterno, e 15 parametri programmabili per ciascun programma. Sono disponibili funzioni avanzate come salita/discesa corrente, pulsazioni, pre- e post-saldatura, regolazione tempi con risoluzione di 1 ms e visualizzazione dell’RMS della corrente e della percentuale di utilizzo macchina.

Il comando ad inverter con IGBT a media frequenza offre due modalità operative: corrente costante e FIX. Sono inclusi limiti di corrente, monitoraggio dell’utilizzo dell’inverter e funzione incrementale per compensare l’usura degli elettrodi, tramite curve programmabili. Sono disponibili anche il ciclo singolo con funzione SALDA/NON SALDA, la regolazione automatica della frequenza di rete (50/60 Hz), comunicazione via USB e possibilità di aggiornamento firmware.

Il sistema di saldatura è dotato di raffreddamento integrato e utilizza pinze collegate alla macchina tramite cavi raffreddati extraflessibili da 2400 mm. Di serie, è fornita una pinza “C” completamente raffreddata, capace di sviluppare una forza di 450 daN a 8 bar.

Su richiesta, le saldatrici carrellate TECNA possono essere configurate con pinze alternative, tra cui:

• pinza “X” modello (8677/ES), completamente raffreddata, con forza di 240 daN a 8 bar
• pinza “X” modello (8678/S), completamente raffreddata, con forza di 610 daN a 6 bar
• pinza monopunto modello (8351), anch’essa completamente raffreddata.

Le funzionalità sono completate dalla possibilità di visualizzare graficamente su display tempo e corrente di saldatura e di consultare tabelle tecniche preimpostate.
