TECNA 3670E: ripristino del raffreddamento dell’elettrodo
Un caso reale di manutenzione su una puntatrice carrellata TECNA 3670E - CF00 per applicazioni di fine linea: diagnosi del circuito, pulizia di serbatoio e tubazioni e ripristino del raffreddamento in circa 2 ore.
Il sistema di raffreddamento dell’elettrodo di una TECNA 3670E - CF00, utilizzata nella produzione di scaffalature industriali, aveva smesso di funzionare correttamente.
Prima di intervenire sulla macchina, il tecnico specializzato A.T.S. ha verificato il circuito di raffreddamento per individuare l’anomalia.
Il primo test, effettuato con aria compressa, ha confermato il passaggio attraverso le tubazioni. La verifica è stata quindi estesa al serbatoio e allo stato del fluido, dove è stata riscontrata acqua molto sporca con presenza di melma e contaminazione visibile.
È stata eseguita una pulizia completa del serbatoio e delle tubazioni, proseguendo il risciacquo fino alla fuoriuscita di acqua trasparente.
Al termine dell’intervento, durato circa 2 ore, il raffreddamento dell’elettrodo è tornato a funzionare.
Questo case study documenta uno specifico intervento eseguito su una TECNA 3670E - CF00. Un problema di raffreddamento può avere cause differenti e deve essere diagnosticato sulla macchina interessata.

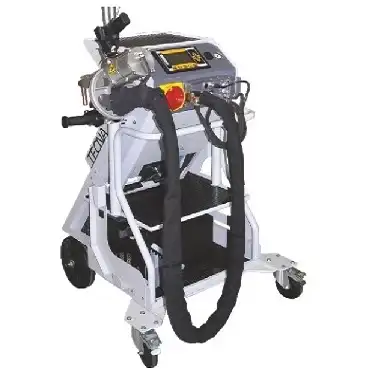

Puntatrici carrellate inverter TECNA (3660E-tech e 3670E-tech)
Per una saldatura di qualità sia nel mondo della carrozzeria sia in quello industriale
Leggi di più
Il caso in breve
Il problema: il raffreddamento dell’elettrodo non funzionava
La TECNA 3670E - CF00 presentava un’anomalia nel sistema di raffreddamento dell’elettrodo.
Il mancato raffreddamento, da solo, non permette di stabilire quale parte del sistema sia responsabile del problema. Per questo il tecnico A.T.S. ha iniziato l’intervento verificando il circuito e il percorso del fluido, prima di valutare operazioni più invasive o la sostituzione di componenti.
L’obiettivo era individuare l’anomalia attraverso verifiche successive e intervenire sulla base di quanto effettivamente riscontrato sulla macchina.
Il test con aria compressa
La prima verifica è stata effettuata introducendo aria compressa negli ingressi del circuito.
Il test serviva a controllare il passaggio attraverso le tubazioni e a verificare l’eventuale presenza di un’ostruzione completa.
L’aria riusciva a passare, questo risultato ha permesso di escludere un blocco completo delle tubazioni e di proseguire la diagnosi sulle altre parti del circuito.
L’attenzione si è quindi spostata sul serbatoio e sullo stato del fluido di raffreddamento.
Acqua molto sporca e melma nel circuito
Durante le prime verifiche è fuoriuscita acqua molto sporca, con una consistente presenza di melma e contaminazione visibile nel circuito.
Secondo le informazioni disponibili al momento dell’intervento, sul circuito non risultavano precedenti attività di manutenzione.
La presenza dei depositi è stata osservata direttamente durante il lavoro. Non è stata invece eseguita un’analisi di laboratorio del materiale e non è quindi possibile determinarne con certezza la composizione o attribuirne la formazione a una singola causa.
Il dato tecnico rilevante per questo intervento è quello osservato direttamente sulla macchina: il circuito presentava una forte contaminazione visibile e il raffreddamento è tornato operativo dopo la sua pulizia.
Pulizia del circuito di raffreddamento
Una volta verificato lo stato del sistema, il tecnico A.T.S. ha proceduto con la pulizia.
L’intervento ha interessato:
- serbatoio;
- tubazioni;
- circuito di raffreddamento.
Durante le prime fasi del lavaggio l’acqua in uscita risultava ancora molto sporca.
Il circuito è stato quindi risciacquato progressivamente, sostituendo l’acqua e controllandone le condizioni in uscita.
La pulizia è proseguita fino a quando l’acqua è diventata trasparente e non presentava più la contaminazione visibile osservata all’inizio dell’intervento.
Il risultato: raffreddamento ripristinato senza sostituire componenti
Dopo la pulizia del serbatoio e delle tubazioni è stato nuovamente verificato il funzionamento della TECNA 3670E - CF00.
Il raffreddamento dell’elettrodo è tornato a funzionare.
Nel caso documentato non è stato necessario sostituire componenti: il ripristino è avvenuto dopo la pulizia del circuito e il successivo test di funzionamento.
L’intero intervento è durato circa 2 ore, comprese:
- verifiche iniziali;
- controllo del passaggio nelle tubazioni;
- verifica del serbatoio e del fluido;
- pulizia;
- risciacquo;
- test finale di funzionamento.
La durata si riferisce esclusivamente a questo intervento e può variare in funzione della macchina, della configurazione e dell’anomalia riscontrata.
Prima e dopo l’intervento
| Prima dell'intervento | Dopo l'intervento |
|---|---|
| Raffreddamento dell’elettrodo non funzionante | Raffreddamento dell’elettrodo ripristinato |
| Acqua nel circuito molto sporca | Acqua nel circuito trasparente |
| Serbatoio con presenza di contaminazione | Serbatoio pulito |
| Tubazioni verificate con aria compressa | Tubazioni pulite |
| Circuito con contaminazione visibile | Circuito risciacquato |
Cosa mostra questo intervento
Questo caso evidenzia tre aspetti importanti nella manutenzione di una puntatrice con problemi di raffreddamento.
1. La diagnosi viene prima della sostituzione dei componenti
Un raffreddamento non funzionante non permette, da solo, di individuare il componente responsabile.
Procedere per verifiche successive consente di raccogliere informazioni sullo stato effettivo del circuito prima di decidere l’intervento.
2. Il circuito deve essere controllato nel suo insieme
Tubazioni, serbatoio e fluido fanno parte dello stesso sistema.
Nel caso della TECNA 3670E - CF00, il passaggio dell’aria nelle tubazioni ha orientato le verifiche verso il serbatoio e lo stato del fluido, facendo emergere la contaminazione presente nel circuito.
3. Il controllo finale è parte dell’intervento
La conclusione della pulizia non coincide con la semplice rimozione dello sporco.
Dopo l’intervento è necessario verificare nuovamente il funzionamento della macchina.
In questo caso, il test finale ha confermato il ripristino del raffreddamento dell’elettrodo.
Assistenza tecnica A.T.S. sulla saldatura a resistenza
A.T.S. opera nel settore della saldatura a resistenza e supporta le aziende nella scelta, nell’assistenza e nella manutenzione di puntatrici, sistemi e componenti per applicazioni industriali.
L’esperienza maturata sulle apparecchiature TECNA permette di affrontare gli interventi partendo dalla diagnosi della macchina e dalle condizioni effettivamente riscontrate, evitando di attribuire il problema a un componente prima delle necessarie verifiche.
Hai un problema di raffreddamento su una puntatrice TECNA?
Se il sistema di raffreddamento della tua puntatrice presenta anomalie, una verifica tecnica può aiutare a individuare se il problema riguarda il fluido, le tubazioni, il serbatoio o altri componenti del circuito.
Contatta A.T.S. indicando il modello della puntatrice e il problema riscontrato: queste informazioni ci permettono di effettuare una prima valutazione della richiesta e organizzare il supporto tecnico più adatto.
Domande frequenti
Durante l’intervento è stata riscontrata acqua molto sporca con presenza di melma e contaminazione visibile nel circuito. Dopo la pulizia completa del serbatoio e delle tubazioni, il raffreddamento dell’elettrodo è tornato a funzionare. Non essendo stata effettuata un’analisi dei depositi, non è possibile attribuire il malfunzionamento con certezza a una singola causa.
La prima verifica è stata eseguita introducendo aria compressa negli ingressi del circuito e controllandone il passaggio attraverso le tubazioni. Poiché l’aria passava, la diagnosi è proseguita verificando il serbatoio e lo stato del fluido.
A.T.S. ha eseguito la pulizia del serbatoio e delle tubazioni. Il circuito è stato risciacquato fino alla fuoriuscita di acqua trasparente. Al termine della pulizia è stato effettuato un nuovo test e il raffreddamento dell’elettrodo è risultato nuovamente funzionante.
L’intervento documentato è durato circa 2 ore. Il tempo comprende diagnosi, verifiche del circuito, pulizia del serbatoio e delle tubazioni, risciacquo e controllo finale del funzionamento.
No. Nel caso documentato non è stato necessario sostituire componenti. Il raffreddamento è stato ripristinato dopo la pulizia del circuito.
