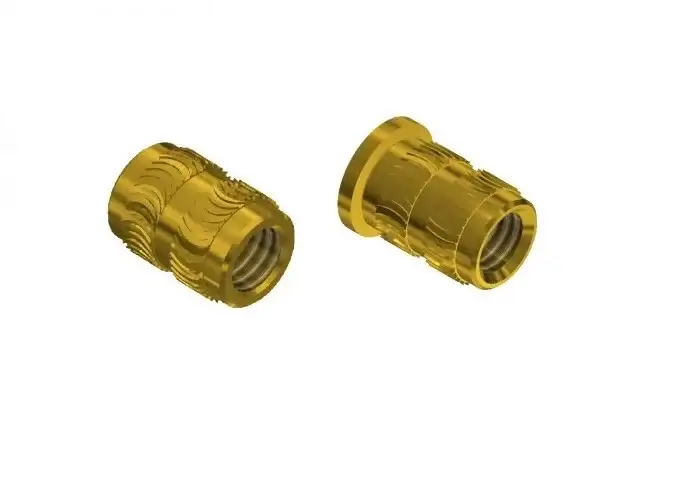

Messing-Gewindeeinsatz für Warmeinbau oder Umspritzen (UHL_HHL)

Wenn ein direkt in ein Kunststoffbauteil eingebrachtes Gewinde die erforderliche mechanische Festigkeit, Dauerhaftigkeit oder Zuverlässigkeit nicht gewährleistet, bietet der UHL-HHL-Gewindeeinsatz aus Messing für Kunststoff eine effiziente Lösung, um eine stabile und wiederverwendbare metallische Befestigung im Bauteil zu schaffen.

Diese Art von Messing-Gewindeeinsatz für Kunststoffanwendungen wird hauptsächlich bei amorphen Thermoplasten eingesetzt und kann je nach Produktionsanforderungen, Bauteilkonstruktion und Einsatzbedingungen durch Warmmontage oder durch Umspritzen im Spritzgussverfahren integriert werden.

ATS Lamberti liefert Gewindeeinsätze aus Messing für Kunststoffbauteile und unterstützt Konstrukteure, Entwicklungsabteilungen, technische Fachbereiche und Produktionsverantwortliche bei der Auswahl der geeigneten Befestigungslösung. Dabei werden Kunststoffmaterial, Einbauverfahren und die spezifischen Anforderungen der Anwendung berücksichtigt.

Der UHL-Gewindeeinsatz, auch als Gewindebuchse für Kunststoff bezeichnet, ermöglicht die Integration einer metallischen Gewindeverbindung in Kunststoffbauteile, bei denen Präzision, mechanische Belastbarkeit und gleichbleibende Montageeigenschaften erforderlich sind. Im Vergleich zu einem direkt im Kunststoff ausgeformten Gewinde ermöglicht der Einsatz eine konstantere Befestigungsleistung, auch bei zahlreichen Montage- und Demontagezyklen.

Eine besondere Eigenschaft des UHL-Gewindeeinsatzes ist die Geometrie mit abgerundeter Rändelung. Diese Ausführung ermöglicht eine sichere Verankerung im Kunststoffmaterial und unterstützt gleichzeitig eine gleichmäßigere Verteilung der auftretenden Spannungen im Bereich des Einsatzes.

Im Vergleich zu Einsätzen mit stärker ausgeprägten und scharfkantigeren Rändelprofilen trägt die abgerundete Geometrie dazu bei, lokale Spannungsspitzen zu reduzieren. Dadurch eignet sich der Einsatz besonders für kerbempfindliche amorphe Thermoplaste, bei denen konzentrierte Belastungen die Bauteilleistung über die Lebensdauer beeinflussen können.

Während der Montage und im späteren Einsatz muss der Kunststoff die durch den Einsatz entstehenden Kräfte aufnehmen können, ohne kritische Belastungsbereiche zu erzeugen. Deshalb ist die richtige Kombination aus Einsatzgeometrie, Kunststoffmaterial und Einbauverfahren entscheidend für eine sichere und langlebige Verbindung.

Für Anwendungen, bei denen eine größere Auflagefläche erforderlich ist, steht auch die HHL-Version mit Kopf zur Verfügung. Der Kopf ermöglicht eine bessere Lastverteilung auf der Oberfläche des Kunststoffbauteils und kann bei Anwendungen mit besonderen Anforderungen an Positionierung, Abstützung oder Halt eingesetzt werden.

Die Warmmontage gehört zu den am häufigsten eingesetzten Verfahren für diese Einsatzfamilie. Durch die Erwärmung kann sich der Kunststoff schrittweise an das Profil des Einsatzes anpassen, die Zwischenräume der Rändelung ausfüllen und eine gleichmäßige Verankerung erzeugen.

Wenn der Einsatz bereits während der Herstellung des Kunststoffbauteils integriert werden soll, ermöglicht das Umspritzen die Positionierung des Einsatzes im Werkzeug vor der Einspritzung des Kunststoffmaterials.

Die Auswahl des richtigen Gewindeeinsatzes hängt nicht ausschließlich von der Gewindegröße ab. Auch Kunststofftyp, Wandstärke, auftretende Belastungen, Montagehäufigkeit und Fertigungsprozess beeinflussen das Endergebnis. Daher sollte immer die gesamte Anwendung betrachtet werden, um die optimale Lösung zu bestimmen.

UHL- und HHL-Gewindeeinsätze aus Messing werden in Kunststoffbauteilen für zahlreiche Industriebereiche eingesetzt, darunter Automotive, Elektronik, Elektrotechnik, industrielle Automation, Beleuchtung, Medizintechnik und Haushaltsgeräte.

Sie sind eine geeignete Lösung, wenn eine belastbare und zuverlässige Gewindeverbindung innerhalb eines Kunststoffbauteils benötigt wird und gleichzeitig Präzision, Wiederholbarkeit und langfristige Funktionalität gewährleistet werden sollen.

Dank seiner Erfahrung im Bereich der Befestigungssysteme unterstützt ATS Lamberti seine Kunden bei der Auswahl des passenden Einsatzes und bietet technische Beratung sowie anwendungsspezifische Unterstützung, um die optimale Lösung für die jeweiligen Projektanforderungen zu finden.

Die Abmessungen und technischen Spezifikationen der UHL- und HHL-Gewindeeinsätze aus Messing sind im Bereich für Kunststoff-Gewindeeinsätze verfügbar. Dort können Konfigurationen, verfügbare Größen und technische Produktdaten eingesehen werden.
