Tips- und Caps-Elektroden für Widerstandsschweißen
Gepresste Elektroden mit Tips (männlichen) und Caps (weiblichen) aus Kupferlegierung
Bei Widerstandsschweißanlagen mit hohem Produktionsvolumen müssen Elektroden regelmäßig gewechselt werden, insbesondere wenn der Verschleiß im laufenden Betrieb hoch ist. Gepresste Elektroden aus Kupferlegierungen der Typen TIPS und CAPS bieten für solche Anwendungen eine wirtschaftliche Lösung und eignen sich insbesondere für automatisierte und robotergestützte Punktschweißanlagen mit hoher Auslastung.

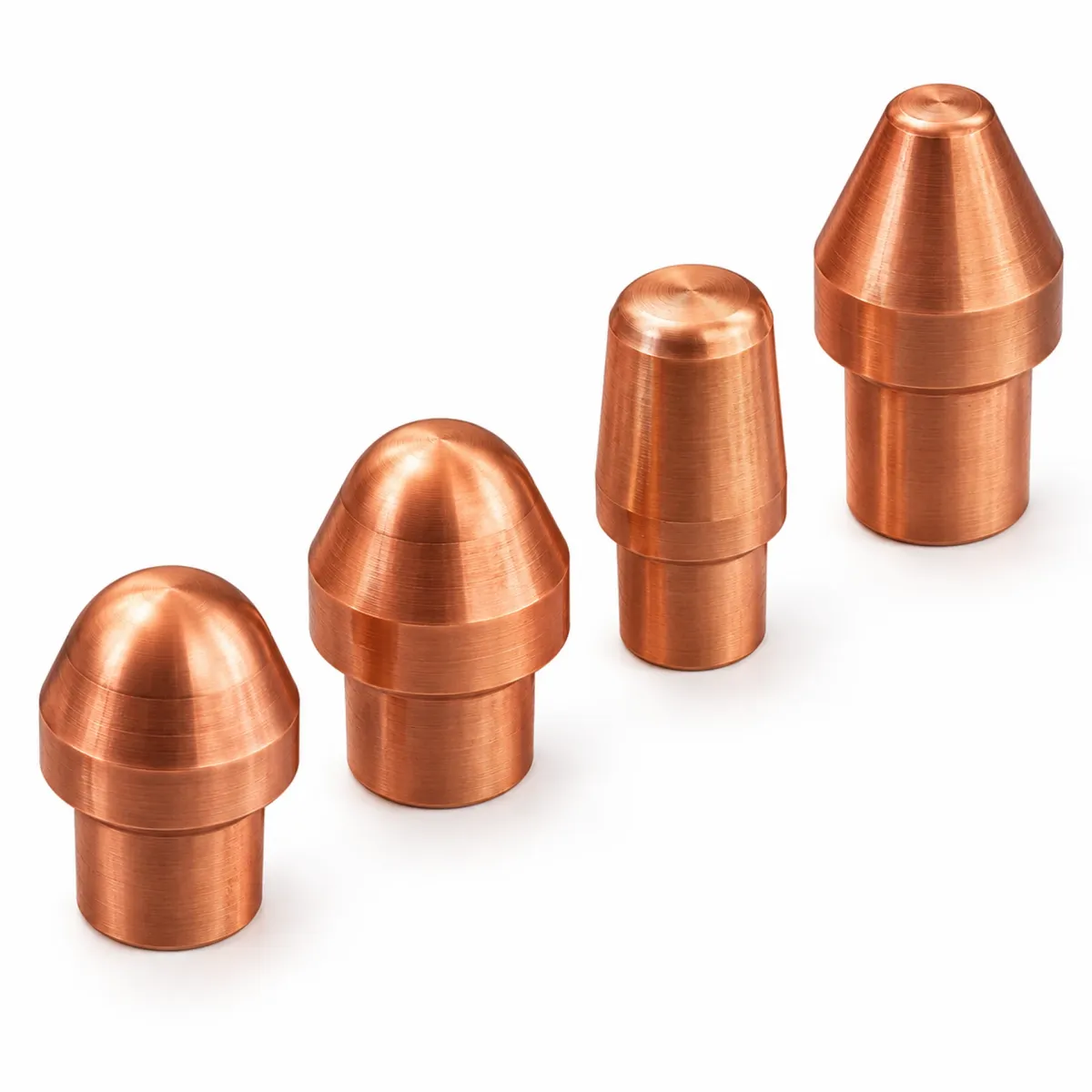

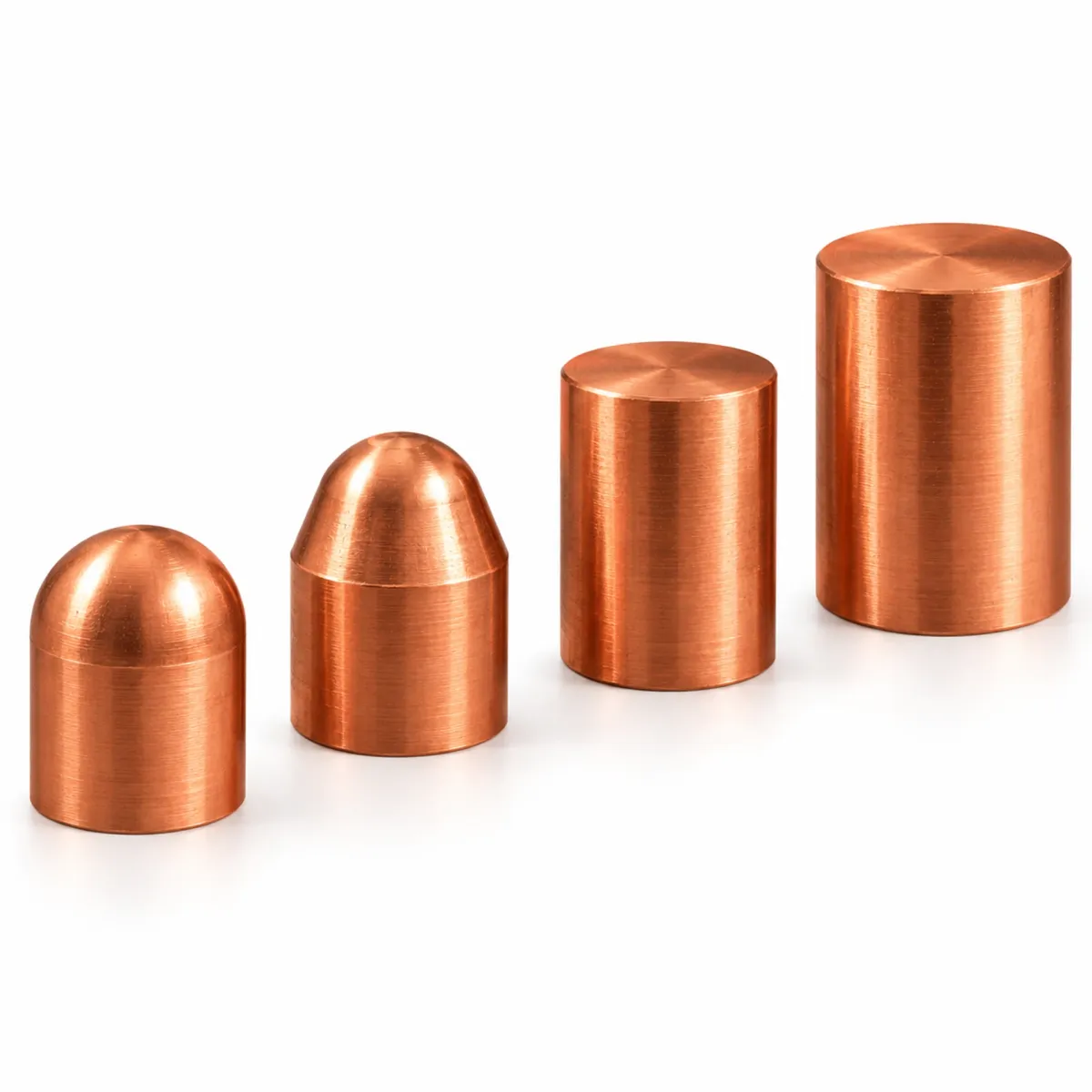

Die beiden Bauformen unterscheiden sich vor allem durch ihre Aufnahme. Bei einer TIPS-Elektrode ist der Konus bereits in die Elektrode integriert, sodass sie direkt in die entsprechende Aufnahme eingesetzt werden kann. Eine CAPS-Elektrode verfügt dagegen über eine Aufnahme und wird je nach Einbausituation mit einer Verlängerung oder einem Reduzierstück kombiniert.
Durch die Kombination von CAPS-Elektroden mit passenden Verlängerungen und Reduzierungen lässt sich die Position der Elektrode an unterschiedliche Anwendungen anpassen. Dadurch kann eine Elektrode in verschiedenen Einbausituationen eingesetzt werden, ohne für jede Position eine eigene Ausführung vorzuhalten. Die Standardisierung der Elektrodenausstattung kann somit die Anzahl unterschiedlicher Varianten reduzieren und die Handhabung im Produktionsumfeld vereinfachen.
Dies bietet insbesondere bei Anlagen mit häufigem Elektrodenwechsel Vorteile für die Lagerorganisation. Weniger unterschiedliche Elektrodenvarianten bedeuten eine übersichtlichere Bevorratung und können dazu beitragen, Beschaffung und Bestandsverwaltung effizienter zu gestalten. Gleichzeitig bleibt durch die Verwendung geeigneter Verlängerungen und Reduzierstücke die notwendige Flexibilität bei unterschiedlichen Schweißpositionen erhalten.
A.T.S. liefert TIPS- und CAPS-Elektroden sowie passende Verlängerungen und Reduzierstücke und unterstützt bei der technischen Auswahl. Dabei werden unter anderem die Elektrodenaufnahme, die Schweißanlage, die Einbausituation, der zu erwartende Verschleiß und die gewünschte Vereinheitlichung der Elektrodenausstattung berücksichtigt.
